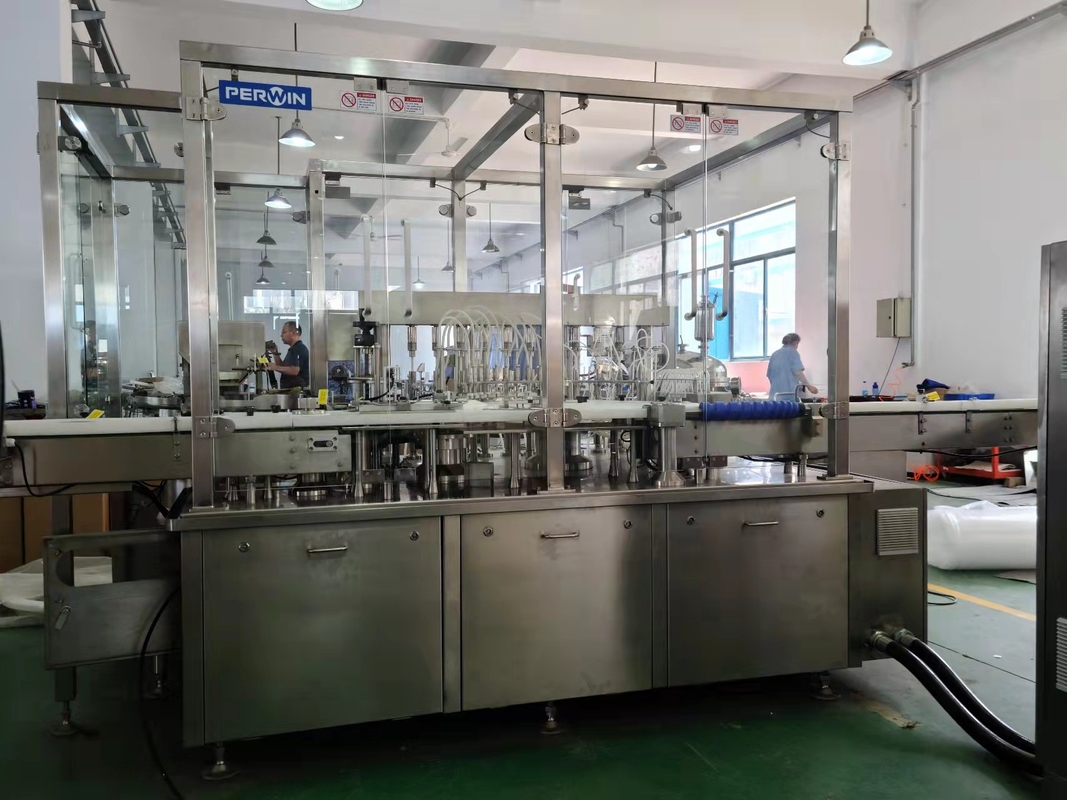

Linea di riempimento fiale ad alta velocità per controlli siero e calibratori

Comandi ad alta velocità e calibratori di Vial Filling Line For Serum

Macchina ad alta velocità di Vial Filling Capping And Labeling per i reagenti diagnostici

1. Breve introduzione.

• Questa linea di produzione di riempimento è stata progettata dalla nostra propria società con allattare con il biberon la piattaforma girevole, materiale da otturazione dell'argon, siero che riempiono, tappare, campionamento e rifiuto in-linea, tavola asciutta del vassoio della gelata, ricoprire, identificare, numero di lotto ecc. di stampa. Questa linea di riempimento velocità di marcia stabile è 150~250bottles/min. È progettata specialmente per le bottiglie 5~20ml.

2. Processo di lavoro

2.1. Allattare con il biberon piattaforma girevole.

• Metta le bottiglie nella piattaforma girevole e le bottiglie saranno trasportate al tappo ed alla tappatrice di riempimento automaticamente.

2.2. Riempimento tappando macchina.

• Quando le bottiglie vengono alla ruota dentata a stella, la macchina inizierà il processo del materiale da otturazione di seguito (l'argon (10 teste) e liquido di riempimento (10 teste)). Dopo il riempimento sta tappando la macchina (18 teste) che può finire entrambe il processo di tappo e ditappo completo, che assicura la gelata asciutta ed i prodotti secchi della non gelata finiti da una linea.

2.3. Tappatrice.

• La macchina è tipo rotatorio tappatrice con 16 teste di coperchiamento. Usiamo la nostra ultima tecnologia del limitatore di coppia di induzione magnetica per regolare la forza di coppia di torsione per assicurare il coperchiamento adeguato. La velocità di marcia stabile è 200~ 250pcs/min.

2.4. Etichettatrice.

• Dopo del tappo e la tappatrice di riempimento, le bottiglie saranno consegnate a tipo verticale etichettatrice della bottiglia rotonda, che finirà l'etichettatura dell'autoadesivo. (stampando il numero di lotto, la data di produzione, la data di scadenza ecc. è per il vostro facoltativo)

3. Caratteristiche tecniche

3.1. Riempimento tappando macchina

3.1.1. Caratteristiche.

la l l'interfaccia operativa è schermo attivabile al tatto LCD e l'intera macchina è controllata dallo SpA.

l che il modo operativo è composto di modo di produzione e di modo pareggiante (per le prove).

la l tutte le parti materiali del contatto del prodotto risponde all'ultima norma di GMP.

la l adotta il tipo rotatorio continuamente continua il metodo di riempimento, che ha l'alta precisione, la velocità veloce, la struttura compatta, il funzionamento conveniente e manutenzione.

la l questa attrezzatura ha la stessa forza motrice per allatta con il biberon in vite, allatta con il biberon in astrolabio, astrolabio funzionante, astrolabio dell'uscita della bottiglia e tappare la torretta e tappare la testa, che non assicurano bottiglia attaccata e l'intero rivestimento dell'attrezzatura che prende la spina, semi-tappare o interamente tappare ed altri movimenti meccanici precisamente con i parametri fissi. Il processo di lavoro di tutto che corre al punto, stabile ed attendibilmente.

la l il meccanismo proteggente di sovraccarico unico di progettazione della vite dell'input della bottiglia chiuderà automaticamente la macchina mentre le bottiglie rimangono incastrate mentre venendo nella vite e nell'astrolabio, che efficacemente eviteranno il danno di attrezzature e degli operatori.

la l progettazione unica che tappa la struttura delle teste non assicura danno delle spine.

la l non non imbottiglia presa e tappo.

la l campionamento in-linea e controlla e rifiuta le bottiglie senza spine.

la l l'attrezzatura ha eseguire la funzione di controllo. Ci sono stati correnti delle parti fondamentali che visualizzano sullo schermo attivabile al tatto, che rende all'operatore una chiara comprensione della macchina che lavora e buone per il funzionamento e la manutenzione.

l quando la macchina funziona anormalmente, allarmerà non solo con il suono e la luce, ma anche la visualizzazione sullo schermo attivabile al tatto le parti e delle cause in modo allarmante.

la l la maggior parte delle parti adotta il SUS 304, lega di alluminio, la parte materiale del contatto adotta il SUS 316L, che risponde alle norme di GMP di area farmaceutica e di altre industrie.

l l'intera macchina in norma europea di accordo.

3.1.2. Parametri

3.1.3. Configurazione principale:

3.2. Tappatrice della vite.

La tappatrice delle teste PW-HX16 sedici pricipalmente si applica all'industria di IVD e farmaceutica. Può finire automaticamente l'immissione della bottiglia, il cappuccio che si alimentano, l'avvitamento del cappuccio e la bottiglia che producono per spec. differenti delle bottiglie di vetro o dell'ANIMALE DOMESTICO. Questa macchina adottare il convertitore di frequenza avanzato ed affidabile per cambiare velocità, controllo dello SpA e HMI. Strutturalmente, adotta egualmente la rivoluzione del pianeta per l'astrolabio, rotazione per le teste di coperchiamento. 16 teste di coperchiamento avviteranno strettamente il cappuccio mentre corrono. Adotta metodo dell'innesto pneumatico o elettromagnetico per premere ed avvitare il cappuccio; ciò è un'attrezzatura di coperchiamento avanzata che ha avuta la progettazione compatta, la trasmissione stabile e prestazione, riparazione conveniente. I movimenti della macchina sono stati finiti da singolo mutilano il motore, che è conveniente per controllo di frequenza di intera macchina. Con controllo di frequenza principale del motore e controllo di velocità non polare del trasportatore, il requisito di produzione differente di spec. differenti sarebbe soddisfatto. Questa macchina adotta il sensore a fibra ottica (fos), che ha piccola struttura ed allarmerà e si fermerà mentre errori di riunione e visualizzare sullo schermo attivabile al tatto, proteggere la macchina ed assicurare la qualità del prodotto.

3.3.1. Caratteristiche.

• Il menu di funzionamento standard è 7 pollici variopinti di schermo attivabile al tatto e l'intera macchina controllata dallo SpA.
• Modo operativo: modo di produzione e modo pareggiante difficile.
• Questa macchina mai non ha attaccato le bottiglie, come la barretta della vite dell'input delle bottiglie, l'astrolabio dell'input delle bottiglie, l'astrolabio funzionante, l'astrolabio dell'uscita delle bottiglie, il meccanismo di coperchiamento del gyrotraverse e teste di coperchiamento interamente determinate da un azionamento, che assicura l'intera macchina che ricopre secondo i parametri fissi, esattamente prendendo il cappuccio, il coperchiamento ed altri movimenti meccanici. L'intero processo al punto, stabile ed affidabile, che non assicura a 100% caduta cappucci.
• La barretta unica della vite dell'input della bottiglia di progettazione che sovraccarica il meccanismo proteggente farà la macchina chiudere se attaccato o sovraccaricando, che eviterà il danneggiamento della macchina e degli operatori.
• La forza di coppia di torsione di coperchiamento è regolabile, stabile, affidabile, evitando il tasso di coperchiamento basso ed i cappucci offensivi di metodo di coperchiamento tradizionale--mettendo sul cappuccio direttamente.
• La creazione originale del meccanismo planare della riparazione della bottiglia della camma, del limitatore della forza di coppia di torsione nel meccanismo di coperchiamento, nel meccanismo attenuante di coperchiamento della stampa e nell'ampia area di contatto su misura “del meccanismo pneumatico del clamping con i cappucci, assicurando le teste e le capsule di coperchiamento non avrà movimenti relativi, che porta al coperchiamento stabile e buona qualità.
• Nessun bottiglie non che non prendono i cappucci e nessun bottiglie non che non ricoprono.
• Bottiglie automatiche di scarto o funzione in modo allarmante e di chiusura del basso se le bottiglie senza i cappucci o i cappucci sciolti (funzione facoltativa), sulla linea che rifiuta il tasso è 100%.
• Ha una funzione di monitoraggio mentre correre della macchina. Mostrerà lo stato corrente delle parti fondamentali della macchina, che fa l'operatore bene conosce lo stato corrente della macchina, questa sarà buona per il funzionamento e mantenere. Se la macchina incontrasse i problemi e l'allarme, ci sarà non solo sano e l'allarme leggero, l'operatore inoltre vederà chiaramente nel HMI circa i posti e le cause in modo allarmante.
• Controllo dell'interruttore di sicurezza ed intelligente su e giù dell'attrezzatura della corrente.

3.3.2. Parametri

3.3.3. Configurazione principale:
